VIA VAB-820 エッジコンピューティングプラットフォーム
多様で信頼性の高いVIA VAB-820 Pico-ITX エッジコンピューティングプラットフォームで、エッジシステム開発を加速化しましょう。厳選された1.0GHz NXP i.MX 6QuadPlusと6Quad シリーズ Cortex-A9 quad-core SoCで強化されたプラットフォームでは、コンパクトなファンレスPico-ITXフォームファクターに、進化したコンピューティングやグラフィックス性能と、豊富なI/Oや接続機能を組み合わせています。
VIA VAB-820には、迅速なシステム開発と統合に向けた厳選されたAndroid 6.0 とLinux BSPが含まれます。また Microsoft Azure Certified for IoT であり、Windows 10 IoT Coreに対応し、エンタープライズおよび商用設置用の FogHorn Lightning「エッジインテリジェンス」ソフトウェアと互換性があります。
柔軟性のある低電力設計と数々のハードウェアトソフトウェア開発、統合、カスタマイゼーションのオプションを備えたVIA VAB-820は、エッジ産業用オートメーション、エンタープライズ向けIoT、車載アプリケーションの厳しい要求に対して理想的なプラットフォームとなります。
ハードウェア

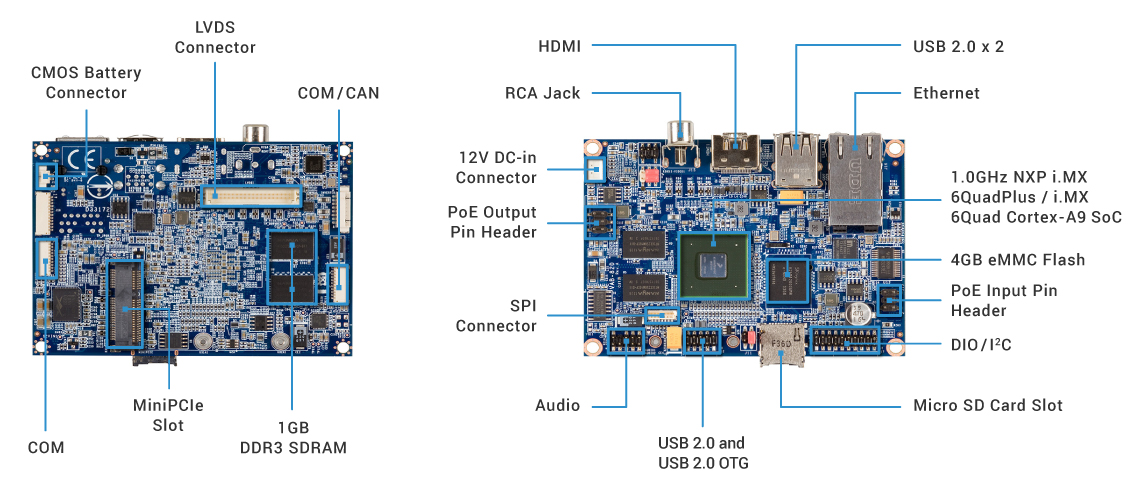

厳選した1.0GHz NXP i.MX 6QuadPlus および6Quad シリーズのクアッドコアSoCを搭載した VIA VAB-820 エッジプラットフォームは、豊富なI/O および接続機能を小型のPico-ITXフォームファクターにパックし、COMポート2基、DIOポート1基、CAN バスポート2基、USB 2.0 ポート3基、HDMIポート1基、コンポジットRCAジャック１本、 GLANポート1基、オプションの3G、Wi-Fi、PoE (Power over Ethernet) サポートが含まれています。
VAB-820は-20°C〜70°Cの広い動作温度範囲(3G＆Wi-Fiを除く)、かつ最大7WTDPの超低消費電力で、豊富な3Dグラフィックス、HDビデオ性能、および多様なI/O接続オプションを備えております。最も厳しい環境でも、多様なIoTとM2Mアプリケーション向け、堅牢で信頼性の高いプラットフォームを提供します。
ソフトウェア
VIA VAB-820 には、AndroidおよびLinux BSPが搭載され、双方ともNXP i.MX 6QuadPlusとNXP i.MX 6QuadシリーズのCortex-A9 クアッドコアSoCに対応しています。
Android BSPは、Android 6.0および VIA Smart ETKが搭載され、システムのクラッシュから保護するWatchdog Timer (WDT)、 GPIO アクセス、 COMポートアクセス、自動電源オンのためのRTC、FlexCANアクセス、サンプルアプリなど数多くのAPIをカバーしています。
Linux BSPには、カーネル (4.1.15)、NXP i.MX 6QuadPlus SoCおよびNXP i.MX 6Quad SoC用のブートローダーソースコードなどのシステム画像を作成するための修正とユーザーガイドが含まれています。他の機能には、カーネルに調整を行うのに役立つオンボードのピンヘッダ、GPIO、I2C、他のハードウェア機能を活用するためのツールチェーンなどがあります。
VIA VAB-820はMicrosoft Azure Certified for IoT であり、Windows 10 IoT Coreに対応しています。 また、FogHorn Lightning 「エッジインテリジェンス」エンタープライズ向け、商用向けのIoT展開に向けたソフトウェアとも互換性があります。
Android BSPは、Android 6.0および VIA Smart ETKが搭載され、システムのクラッシュから保護するWatchdog Timer (WDT)、 GPIO アクセス、 COMポートアクセス、自動電源オンのためのRTC、FlexCANアクセス、サンプルアプリなど数多くのAPIをカバーしています。
Linux BSPには、カーネル (4.1.15)、NXP i.MX 6QuadPlus SoCおよびNXP i.MX 6Quad SoC用のブートローダーソースコードなどのシステム画像を作成するための修正とユーザーガイドが含まれています。他の機能には、カーネルに調整を行うのに役立つオンボードのピンヘッダ、GPIO、I2C、他のハードウェア機能を活用するためのツールチェーンなどがあります。
VIA VAB-820はMicrosoft Azure Certified for IoT であり、Windows 10 IoT Coreに対応しています。 また、FogHorn Lightning 「エッジインテリジェンス」エンタープライズ向け、商用向けのIoT展開に向けたソフトウェアとも互換性があります。
カスタマイゼーション
VIA VAB-820 の機能性を、オプションの高速 ワイヤレスブロードバンド・エクステンダーカードとモジュール の統合により強化することができます。これらには、 EMIO-5531 USB Wi-Fi + BT モジュール、EMIO-1533 USB Wi-Fi モジュール、 EMIO-2550 miniPCIe 3G HSPA/UMTSモバイルブロードバンドモジュール、EMIO-2531 miniPCIe Wi-Fi + BTモジュールなどがあります。
製品化までの時間をスピードアップし、開発コストを最低限に縮小するフルセットの ハードウェア と ソフトウェア のカスタマイゼーションもご利用いただけます。
ソリューション
VIA VAB-820エッジコンピューティングプラットフォームは、柔軟なワイヤレス接続統合オプションを備えた堅牢な低電力のエッジシステム、VIA AMOS-820 の中心にあります。ここをクリック して、非常に信頼性の高い高性能のエッジコンピューティングシステムについて詳しくご覧ください。
また、本製品は VIA AMOS-825 システム の厳しい車載条件を満たすように最適化されています。システムには、幅広い電圧入力、広い操作温度範囲、高度な電力管理、イグニッション制御のクイック起動などの進化した機能が搭載されています。ここをクリック して、堅牢で非常にカスタマイズしやすい車載ソリューションについて詳しくご覧ください。
当社にお問い合わせいただき 、特定の条件に適合した、頼りになる高性能のエッジコンピューティング、エッジAIシステムの設計、開発、製造、展開の加速について当社が提供する包括的なサービスをご確認ください。
データシート
VAB-820データシートのPDF版をダウンロード、または下記の情報をご覧ください。
| Model Name | VAB-820-QP | VAB-820 |
|---|---|---|
| Processor | 1.0GHz NXP i.MX 6QuadPlus Cortex-A9 quad-core SoC | 1.0GHz NXP i.MX 6Quad Cortex-A9 quad-core SoC |
| System Memory | 1GB DDR3 SDRAM onboard | |
| Storage | 4GB eMMC Flash memory | |
| Bootloader | 4MB SPI Flash ROM | |
| Graphics | Vivante GC2000+ GPU | Vivante GC2000 GPU |
| 3 integrated, independent 3D/2D and video graphics processing units Graphics engine supporting OpenGL® ES 2.0, OpenCL and OpenVG™ 1.1 hardware acceleration Supports MPEG-2, VC-1and H.264 video decoding up to 1080p Supports SD encoding |
||
| LAN | Micrel KSZ9031RNX Gigabit Ethernet transceiver with RGMII support | |
| Audio | NXP SGTL5000 low power stereo codec | |
| HDMI | Integrated HDMI 1.4 transmitter | |
| USB | SMSC USB2514 USB 2.0 high speed 4-port hub controller | |
| Expansion I/O | 1 miniPCIe slot | |
| Onboard I/O | 1 USB 2.0 host port, and 1 USB2.0 OTG port pin header 1 COM port connector with power supply (supports 8-wire DTE mode) 1 COM/CAN port connector with power supply (supports 1 RS-232 (TX/RX) and 2 FlexCAN TX/RX ports) 1 Dual-channel 18/24-bit LVDS panel connector 1 Miscellaneous pin header for 1 I2C pair, 1 Digital I/O (4 GPI + 4 GPO), system reset button and LEDs for power/WPAN/Wi-Fi/WWAN 1 RTC battery connector 1 MIPI CSI-2 connector (supports 2 data lanes) 1 SPI master pin header (supports 2 SPI slave devices) 1 S-video input pin header 2 Power pin headers (support optional PD power board) 1 Boot Flash select pin header (for SPI or micro SD) 1 Front audio pin header for Line-in, Line-out, Mic-in 1 DC-in connector 1 miniPCIe slot (supports multiple connections and buses including JTAG) |
|
| Front Panel I/O | 1 Micro SD card slot | |
| Back Panel I/O | 2 USB 2.0 ports 1 HDMI port 1 Composite input RCA jack 1 Gigabit Ethernet port (supports optional IEEE 802.3at type 2) |
|
| Watch Dog Timer | Integrated watch dog timer supports two comparison points. Each comparison point can interrupt ARM core, 2nd comparison point capable of generating external interrupts on WDOG line | |
| Power Supply | 12V DC-in | |
| Operating System | Android 6.0, Linux kernel 4.1.15 | |
| Operating Temperature | -20°C ~ 70°C (3G & Wi-Fi not included) | |
| Operating Humidity | 0% ~ 95% (non-condensing) | |
| Form Factor | Pico-ITX (10cm x 7.2cm, 3.9" x 2.8") | |
ダウンロード
VAB-820 ドキュメント
| ドキュメント | バージョン | 日付 |
|---|---|---|
| ユーザーマニュアル | v1.22 | 2019-03-26 |
| クイックガイド | v1.01 | 2016-11-07 |
| Android | ||
| Android 開発ガイド for BSP v5.0.9 | v1.00 | 2019-01-10 |
| Android クイックスタートガイド for EVK v5.0.9 | v1.00 | 2019-01-10 |
| Smart ETK プログラミングガイド | v1.00 | 2017-08-11 |
| Linux | ||
| Linux 開発ガイド for BSP v4.1.3 | v1.00 | 2018-02-07 |
| Linux クイックスタートガイド for EVK v4.1.3 | v1.00 | 2018-02-07 |
VAB-820 ソフトウェアダウンロード
| ソフトウェア | バージョン | 日付 |
|---|---|---|
| Android | ||
| Android 6.0 Board Support Package (BSP) (709.6MB) | v5.0.9 | 2019-01-10 |
| Android 6.0 Evaluation Kit (EVK) (467.3MB) | v5.0.9 | 2019-01-10 |
| Linux | ||
| Linux Board Support Package (BSP) (5.8GB) | v4.1.3 | 2018-03-02 |
| Linux Evaluation Kit (EVK) (380.8MB) | v4.1.3 | 2018-03-02 |
- U-Boot version: 2015.04
- Kernel version: 3.14.52
- Evaluation image: Android Marshmallow 6.0
- Development based on NXP android_M6.0.1_1.0.0-ga (Android 6.0 Marshmallow)
- Supports SPI with eMMC as default boot device
- Supports HDMI display
- Supports Dual Display (Clone Mode)
- Supports HDMI audio output
- Supports AUO LVDS resistive touch panels (through USB interface)
- AUO 10.4″ G104XVN01.0 (1024×768)
- AUO 7″ G070VW01 (800×480)
- Supports CVBS and S-Video
- Supports COM1 DTE mode, COM2 as debug port
- Supports 2 FlexCAN TX/RX
- Supports Gigabit Ethernet
- Supports Line-in, Line-out, Mic-in
- Supports VNT9271 USB Wi-Fi dongle
- Supports EMIO-1533 USB Wi-Fi module
- Supports EMIO-5531 USB Wi-Fi & BT module
- Supports Bluetooth A2DP and SPP profile
- Supports EMIO-1541 miniPCIe Wi-Fi module
- Supports EMIO-2531 miniPCIe Wi-Fi & BT module
- Supports Bluetooth A2DP and SPP profile
- Supports EMIO-2550 miniPCIe Mobile Broadband module
- Supports Smart ETK v1.0.0: FlexCAN, GPIO, UART, and Watchdog Timer
- Supports OTA (Over-the-Air technology)
- Supports shutdown option in Quick Settings
- Supports Ethernet configuration in Settings
- BSP v5.0.9 Modifications
- Added eMMC 5.1 support.
- Fixed bugs.
- U-Boot version: 2015.04
- Kernel version: 4.1.15
- Evaluation image: OpenEmbedded-core built with Yocto 2.0 Jethro
- Development based on NXP fsl-yocto-L4.1.15_1.1.0-ga (Yocto 2.0 Jethro)
- Supports SPI with eMMC or Micro SD boot (default)
- Supports HDMI and LVDS display
- Supports HDMI audio output
- Supports AUO LVDS capacitive touch panels (through USB interface)
- AUO 10.4” G104XVN01.0 (1024×768)
- AUO 7” G070VW01 V0 (800×480)
- Supports S-Video and CVBS
- Supports COM1 DTE mode, COM2 as debug port
- Supports 2 FlexCAN TX/RX
- Supports Gigabit Ethernet
- Supports Line-in, Line-out, Mic-in
- Supports VNT9271 USB Wi-Fi dongle
- Supports EMIO-1533 USB Wi-Fi module
- Supports EMIO-5531 USB Wi-Fi & BT module
- Supports Bluetooth A2DP and SPP profile
- Supports EMIO-1541 miniPCIe Wi-Fi module
- Supports EMIO-2531 miniPCIe Wi-Fi & BT module
- Supports Bluetooth A2DP and SPP profile
- Supports EMIO-2550 miniPCIe Mobile Broadband module
- Supports Watchdog timer, GPIO and RTC
- BSP v4.1.3 Bug Fixes and Modifications
- Changed CPU settings back to NXP default.
- Fixed a u-boot bug that was showing incorrect low temperature.
- Fixed a kernel bug that caused system boot hangs on HDMI at high temperature.
注文情報
VAB-820 注文情報
| モデル | SoC | 説明 |
|---|---|---|
| 10GBF10H700A0 | NXP i.MX 6QuadPlus @ 1.0GHz | Pico-ITX board with 1.0GHz NXP i.MX 6QuadPlus Cortex-A9 SoC, 4GB eMMC, 4MB SPI Flash ROM, 1GB DDR3 SDRAM, HDMI, LVDS, 4 USB 2.0, OTG USB 2.0, COM, Gigabit Ethernet, S-video, Micro SD card slot, miniPCIe slot, 2 CAN bus, 12V DC-in パッキングリスト: VAB-820 board, DC power cable, debug COM cable, audio cable, 2-port USB cable |
| 10GBF105000A0 | NXP i.MX 6Quad @1.0GHz | Pico-ITX board with 1.0GHz NXP i.MX 6Quad Cortex-A9 quad-core SoC, 4GB eMMC, 4MB SPI Flash ROM, 1GB DDR3 SDRAM, HDMI, LVDS, 4 USB 2.0, OTG USB 2.0, COM, Gigabit Ethernet, miniPCIe, S-video, Micro SD card slot, 2 CAN bus, 12V DC-in パッキングリスト: VAB-820 board, DC power cable, debug COM cable, audio cable, 2-port USB cable, screw pack for miniPCIe card |
VAB-820 ワイヤレス·モジュール
| モデル | 説明 |
|---|---|
| 00GO27100BU2B0D0 | VNT9271 IEEE 802.11 b/g/n USB Wi-Fi dongle |
| EMIO-1533-00A2 | VNT9271 IEEE 802.11 b/g/n USB Wi-Fi module with assembly kit |
| EMIO-5531-00A1 | VAB-820-W IEEE 802.11b/g/n USB Wi-Fi & Bluetooth module with assembly kit and antenna |
| EMIO-2531-00A1 | VAB-820-W-M IEEE 802.11b/g/n miniPCIe Wi-Fi & Bluetooth module with assembly kit and antenna |
| EMIO-2550-03A1 | 3.75G HSPA/UMTS mobile broadband full size miniPCIe module with SIM card for SoftBank |
