概要
威盛SOM-6X50模組
威盛SOM-6X50是一個基於ARM架構的模組並搭載800MHz威盛Cortex-A9晶片，完美保障了高性能和豐富多媒體功能之間的平衡，其超精簡設計和高度靈活封裝適用於各種嵌入式系統應用，如交通、零售、醫療等，眾多物聯網自動化和HMI應用。
硬體

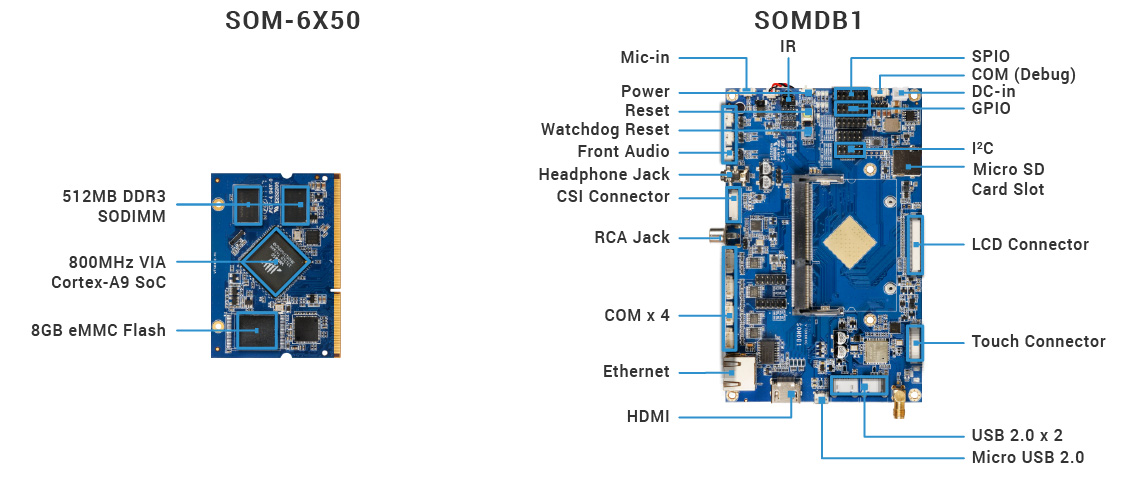

超精簡威盛SOM-6X50模組尺寸僅為6.76cm x 4.3cm，內建8GB eMMC快閃記憶體和512 MB DDR3 SDRAM。另外此模組提供了豐富的I/O介面，顯示擴展選項包括3個2.0 USB介面，1個HDMI介面和一個單通道18/24-bit LVDS，6個UART，1個CSI影像輸入端，10/100Mbps乙太網口，11個GPIO介面和1個SD卡槽。
軟體
威盛SOM-6X50可提供kernel (3.4.5) 及引導程式原始碼的Linux BSP軟體工具套件，其它功能包括一個幫助調整kernel及支援威盛SOMDB1開發基板介面的Tool Chain和其他硬體功能。
同時，威盛還提供整套軟體客製化服務，協助客戶加速產品上市時間，降低開發成本。
擴充性
客戶可以利用我們介面豐富的評測底板和業內一流的技術支援能力開發客製化架構主機板。
想要瞭解更多內容，請下載產品VIA Smart Display Starter Kit手冊.
數據資料
取得 PDF版本之SOM-6X50規格書，或瀏覽以下訊息:
| Model Name | SOM-6X50 |
|---|---|
| Processor | 800MHz VIA Cortex-A9 SoC |
| System Memory | 512MB DDR3 SDRAM |
| Storage | 8GB eMMC Flash Memory |
| Boot Loader | 512KB SPI Flash ROM |
| Graphics | Mali-400 SP GPU 2 integrated, independent 3D/2D graphics processing units Graphics engine supporting OpenGL® ES 2.0 hardware acceleration Supports MPEG-2 and H.264 video decoding up to 1080p |
| LAN | Realtek RTL8201 10/100 base-TX PHY chip |
| Audio | Wolfsen WM8960 I2S Audio Codec |
| HDMI | Integrated HDMI 1.4 Transmitter |
| USB to UART | CP2108-B02-GM USB to UART 4-port controller |
| Supported I/O | 1 HDMI or Single-Channel LVDS 1 DVO 1 DVI 3 USB 2.0 ports 6 UART (5 TX/RX,RTS/CTS, 1 Debug TX/RX) 9 GPIO 1 10/100Mbps Ethernet port 3 I2C 1 SDIO 2 SPI 4 PWM 1 Line-in, Line-out, Mic-in 1 Headphone-out |
| Operating System | Linux 3.4.5 |
| Operating Temperature | 0°C ~ 60°C |
| Operating Humidity | 0% ~ 95% (non-condensing) |
| Form Factor | 6.76cm x 4.8cm (2.66" x 1.89") |
下載
訂購
SOM-6X50 訂購資訊
| 零件編號 | SoC | 描述 |
|---|---|---|
| 00GJQ10E00020 | VIA Cortex-A9 SoC @ 800MHz | SOM module with 800MHz VIA Cortex-A9 SoC, 8GB eMMC, 512 SPI ROM, 512MB DDR3 SDRAM, 1 HDMI or Single-Channel LVDS, DVO, CSI, 3 USB 2.0, 6 UART, GPIO, 10/100Mbps Ethernet |
| STK-SOM6X50-00A1 | N/A | SOM-6X50 starter kit 包裝清單: SOM-6X50 module, SOMDB1 carrier board, 7" LCD touch panel, 2 USB cables, COM cable, Speaker, Antenna for Wi-Fi |
