概要
威盛 SOM-9X20 模組

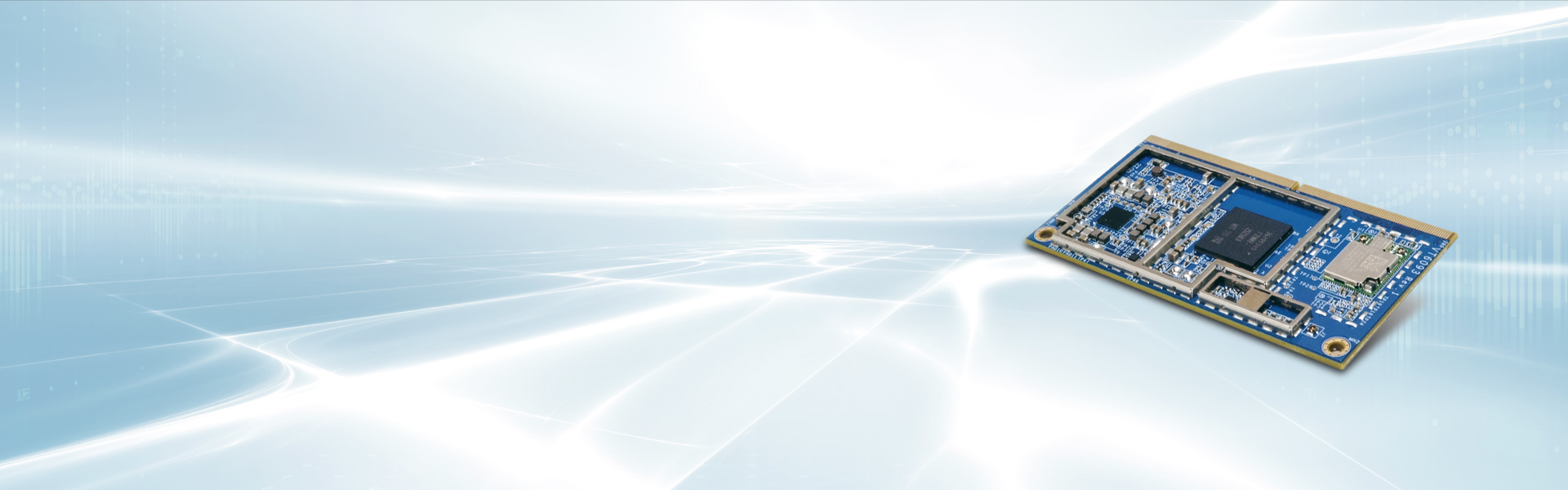

威盛SOM-9X20是一款高度整合的系統模組，搭載Qualcomm® APQ8096SG 嵌入式處理器，完美確保了高性能和豐富多媒體功能之間的平衡，其超精簡型封裝設計適用於各種下一代企業物聯網及嵌入式設備的開發。
硬體

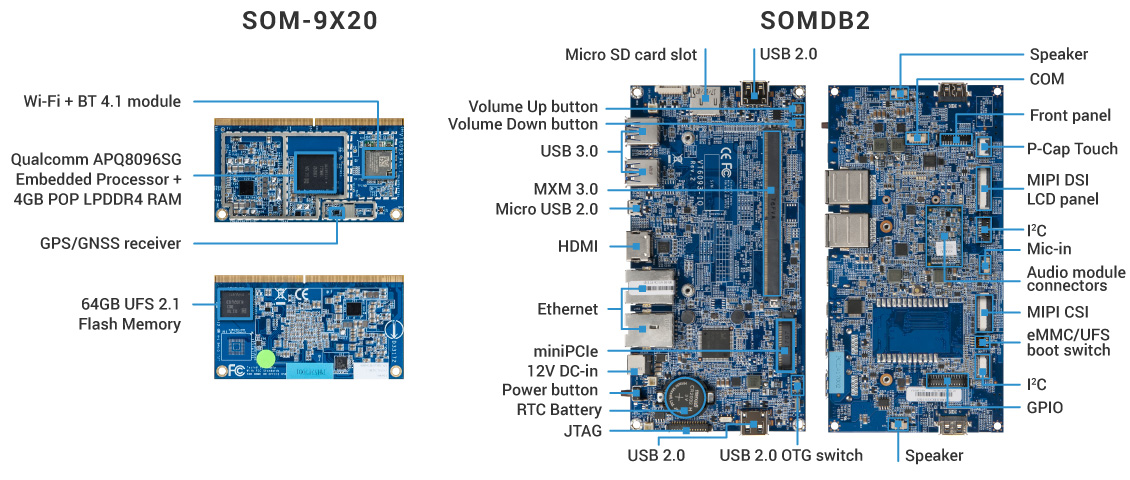

威盛SOM-9X20搭載Qualcomm® APQ8096SG 嵌入式處理器，是一款高度整合的系統模組。該尺寸僅8.2cm x 4.5cm，模組擁有64GB UFS通用快閃記憶體、4GB LPDDR4 SDRAM板載記憶體，通過MXM 3.0 314引腳連接器提供豐富的I/O介面及顯示介面選擇，包括1個USB 3.0介面、1個USB 2.0介面、1個HDMI 2.0介面、1個SDIO介面、1個PCIe介面、 1個MIPI CSI介面、1個MIPI DSI介面，多功能針腳支援UART、I2C、SPI及GPIO介面。
此外，威盛SOM-9X20模組通過1個整合2個天線連接器的組合模組提供多種無線連線性能，包括GNSS/GPS射頻發射器、藍牙4.1及Wi-Fi 802.11a/b/g/n/ac。
軟體
威盛SOM-9X20軟體發展套件提供Android 8.0 或 Linux kernel 3.18.44 系統以及威盛Smart ETK （嵌入式工具套件）包括各種應用程式介面，如看門狗計時器（WDT），以確保防止系統崩潰、GPIO接入、RTC電源開啟及1個樣品應用。同時，威盛還提供整套軟體客製化服務，説明客戶加快上市時間，降低開發成本。
擴充性
作為威盛邊緣Edge AI開發工具套件的一部分，威盛SOM-9X20現已可用來簡化設計、測試以及智慧Edge AI系統、設備部署。可搭配 SOMDB2載板和經過智慧影像即時捕捉、處理和分析優化的13MP攝影機模組。
威盛Edge AI智慧開發套件共有兩種規格可供選擇：
1. 威盛SOM-9X20 SOM模組和SOMDB2載板，以及13MP CMOS攝影機模組 (COB 1/3.06” 4224×3136 pixels)
2. 威盛SOM-9X20 SOM模組和SOMDB2載板
3. 選配10.1” MIPI LCD觸控螢幕
在最新Edge AI和特殊應用下，欲透過速度最快、最靈活的路徑，加速物聯網系統及設備的設計和製造，威盛物聯網應用開發設計平臺是您的最佳選擇。它提供了一站式定制系統設計解決方案，涵蓋了開發過程的所有步驟，包括核心系統規範的定義、快速原型設計、硬體和軟體發展、I/O介面和無線連接整合，以及從設計到量產過程的管理。
文中提到的所有商標及產品名稱都是註冊商標，所有權皆歸其公司所有。Qualcomm APQ8096SG、Qualcomm Kryo、Qualcomm Adreno都是美國高通公司的產品。Qualcomm、APQ8096SG、Adreno都是高通公司的注冊商標，已在美國及其他國家合法註冊。Kryo是高通公司的註冊商標。
/div>數據資料
取得PDF版本之SOM-9X20規格書，或瀏覽以下訊息:
| Model Name | SOM-9X20 |
|---|---|
| Processor | Qualcomm® APQ8096SG Embedded Processor - Two high-performance Kryo cores up to 2.342GHz - Two low power Kryo cores up to 1.593GHz |
| System Memory | 4GB POP LPDDR4 RAM |
| Storage | 64GB UFS 2.1 Flash Memory |
| Graphics | Qualcomm® Adreno™ 530 GPU 3D graphics accelerator with 64-bit addressing 624MHz Graphics engine supporting OpenGL ES 3.1/GEP, GL4.4, DX11.3/4, OpenCL 2.0, Renderscript-Next Supports H.264, VP8, HEVC 8/10-bit, VP9 video decoding up to: 4K@60fps, 1080p@240fps, 8 x 1080p@30fps |
| Trusted Platform Module | TPM1.2 : ST33TPM12I2C |
| Wireless Connectivity | NFA324A-12H32 QCA6174A-1 Wi-Fi 802.11a/b/g/n/ac + BT 4.1 combo LGA module with 2 antenna connectors Qualcomm WGR7640 GPS/GNSS RF receiver with antenna connector |
| HDMI | Integrated HDMI 2.0 Transmitter |
| Support I/O through MXM 3.0 Connector | 1 HDMI 2.0 port 2 MIPI DSI 4-Lane connectors 3 MIPI CSI 4-Lane connectors 1 USB 3.0 OTG 1 USB 2.0 host 1 SDIO 2 PCM/MI2S Multi-function pins for UART, I2C, SPI, GPIO 1 JTAG 2 PCIe 2.0 (1-Lane) |
| Operating System | Android 8.0, Linux kernel 3.18.44 |
| Operating Temperature | -20°C ~ 70°C |
| Operating Humidity | 0% ~ 95% (non-condensing) |
| Form Factor | 8.2cm x 4.5cm (3.23" x 1.77") |
下載
SOM-9X20 文件
| 文件 | 版本 | 日期 |
|---|---|---|
| 用戶手冊 | v1.08 | 2019-01-04 |
| Edge AI智慧開發套件快速入門手冊 | v1.00 | 2018-05-16 |
訂購
SOM-9X20 訂購資訊
| 零件編號 | SoC | 描述 |
|---|---|---|
| 10GWG23Q00020 | Qualcomm® APQ8096SG Embedded Processor @ 2.342GHz/1.593GHz | SOM module with Qualcomm® APQ8096SG Embedded Processor, 64GB UFS, 4GB POP LPDDR4 RAM, HDMI, 2 DSI, 3 CSI, USB 3.0, USB 2.0, UART, GPIO, SDIO, Wi-Fi + Bluetooth 4.1, GPS/GNSS, 2 PCIe 2.0 1-Lane |
| 10GWH00000020 | N/A | SOMDB2 carrier board |
| STK-VT6093-00A1 | Qualcomm® APQ8096SG Embedded Processor @ 2.342GHz/1.593GHz | SOM-9X20 starter kit 包裝清單: SOM-9X20 module, SOMDB2 carrier board, VT6093 audio module, COM cable, AC adapter, Power cord, 2 Antennas for Wi-Fi & Bluetooth |
