概要
VIA EPIA-M920 Mini-ITXボード
VIA EPIA-M920は、DirectX® 11および立体3D表示をサポートするVIA VX11Hメディアシステムプロセッサ（MSP）に2.0GHz VIA QuadCore E-シリーズプロセッサ、或いは低消費電力かつファンレスなシステムデザインの1.6GHz VIA Eden® X4クワッドコアプロセッサを加えることができます。このボードは、豊富なI/O機能並びに容易に拡張可能な機能によって、POS、キオスク、ATM、ゲーム、デジタルサイネージ、医療、デジタルメディアアプリケーションなど、多種多様な組込みプリケーションに理想的なソリューションを提供します。
ハードウェア
VIA EPIA-M920はフォームファクタの17cm x 17cm Mini-ITXに基づき、豊富なI/Oと接続機能を伴い、2つのHDMIポート、VGAポート、2つの18/24-ビットのLVDSコネクタ、3つのUSB 3.0ポート、6 つのUSB2.0ポート、および最多4つのCOMポートに対応できます。
ソフトウェア
EPIA-M920は、Microsoft® Windows® 10 IoT、Windows® 10、Windows® 8.1、Windows® 8、Windows® 7、WES 7、並びに最も人気のあるLinuxディストリビューションとの互換性が備わっております。それ以外にも、VIA Smart ETKなどの幅広いソフトウェア開発ツールも利用可能です。
拡張性
VIA EPIA-M920は、オプションの高速Wi-Fiモジュール、および最多4つのCOMポートをサポートするI/O拡張カードによって、更に機能を向上させることができます。
データシート
EPIA-M920データシートのPDF版をダウンロード、または下記の情報をご覧ください。
| Model Name | EPIA-M920 |
|---|---|
| Processor | -20Q: 2.0GHz VIA QuadCore E-Series (With Fan) -16QE: 1.6GHz VIA Eden® X4 (Fanless) |
| Chipset | VIA VX11H Media System Processor |
| BIOS | AMI Aptio UEFI BIOS, 4Mbit Flash memory |
| System Memory | 2 DDR3 1333 SODIMM slots Up to 8GB memory per slot |
| Storage | 2 SATA connectors |
| Graphics | Integrated C-640 DX11 3D/2D graphics with MPEG-2, VC-1 and H.264 video decoding acceleration |
| LAN | Realtek RTL8111G/H (EPIA-M920-10E: VIA VT6130) |
| Audio | VIA VT2021 High Definition Audio Codec |
| Super I/O | Fintek F71869E |
| Expansion I/O | 1 PCIe x4 slot |
| Onboard I/O | 2 SATA connectors 2 SATA DOM power selectors 1 USB 3.0 pin header for 1 port 2 USB 2.0 pin headers for 4 ports 1 Dual channel 18/24-bit LVDS panel connector 1 Single channel 18/24-bit LVDS panel connector 3 COM pin headers (powered with selectable 5V/12V) 1 LPC pin header 1 SMBus pin header 1 S/PDIF-out connector 1 Digital I/O pin header (4 GPI + 4 GPO) 1 Front audio pin header for Line-out, Mic-in 2 Smart Fan pin headers for CPU and system 2 Backlight control connectors for inverter power and brightness control 1 SD card (SDHC/SDXC) pin header 1 ATX power connector 1 PCIe x4 slot |
| Back Panel I/O | 2 USB 3.0 ports 2 USB 2.0 ports 2 HDMI ports 1 VGA port 1 COM (powered with selectable 5V/12V) 2 Gigabit Ethernet ports 3 Audio jacks: Line-in, Line-out, and Mic-in 2 PS/2 keyboard/mouse ports |
| Power Supply | ATX power connector |
| Operating System | Windows |
| System Monitoring and Management | Wake-on-LAN, Keyboard Power-on, Timer Power-on, System power management, AC power failure recovery, Watchdog Timer |
| Operating Temperature | 0°C ~ 60°C |
| Operating Humidity | 0% ~ 95% (non-condensing) |
| Form Factor | Mini-ITX (17cm x 17cm, 6.7" x 6.7") |
| Compliance | CE/FCC |
ダウンロード
EPIA-M920 ドキュメント
| ドキュメント | バージョン | 日付 |
|---|---|---|
| ユーザーマニュアル | v2.30 | 2021-07-27 |
EPIA-M920 BIOS / BIOS Flash Utility
| ソフトウェア | バージョン | 日付 |
|---|---|---|
| BIOS | v3.01 | 2016-03-31 |
| BIOS Flash Utility for DOS | v2.2.9 | 2014-11-27 |
EPIA-M920 ドライバダウンロード
| ドライバ | バージョン | 日付 |
|---|---|---|
| Windows® 10 32/64bit | ||
| EMIO-5531 USB Wi-Fi + Bluetooth | v1.00 | 2016-11-01 |
| RTL8111G Ethernet (for 20Q & 16QE SKUs) | v10.028 | 2018-07-25 |
| RTL8111G/H Ethernet (for 20Q & 16QE SKUs) | v10.048 | 2021-05-13 |
| Hyperion Pro 4 in 1 | v3.40b | 2016-01-22 |
| Windows® 8.1 32/64bit | ||
| Audio | v11.0700 | 2016-03-23 |
| EMIO-5531 USB Wi-Fi + Bluetooth | v1.00 | 2016-11-01 |
| EMIO-1531 USB Wi-Fi | v1.00 | 2013-11-19 |
| RTL8111G Ethernet (for 20Q & 16QE SKUs) | v8.065 | 2018-07-25 |
| RTL8111G/H Ethernet (for 20Q & 16QE SKUs) | v8.084 | 2021-05-13 |
| Hyperion Pro 4 in 1 | v3.40b | 2013-10-23 |
| Windows® 8 32/64bit | ||
| Audio | v9.800d | 2013-01-29 |
| EMIO-5531 USB Wi-Fi + Bluetooth | v1.00 | 2016-11-01 |
| EMIO-1531 USB Wi-Fi | v1.00 | 2013-11-19 |
| RTL8111G Ethernet (for 20Q & 16QE SKUs) | v8.065 | 2018-07-25 |
| RTL8111G/H Ethernet (for 20Q & 16QE SKUs) | v8.084 | 2021-05-13 |
| Ethernet (for 10E SKU) | v1.9.2.0a | 2012-09-25 |
| Hyperion Pro 4 in 1 | v3.40a | 2013-10-23 |
| Windows® 7 32/64bit | ||
| ドライバー実装前のWin7 Hotfix | v1.01 | 2019-04-22 |
| Audio | v11.0700 | 2016-03-23 |
| EMIO-1533 USB Wi-Fi | v1.00 | 2012-11-08 |
| EMIO-5531 USB Wi-Fi + Bluetooth | v1.00 | 2016-11-01 |
| RTL8111G Ethernet (for 20Q & 16QE SKUs) | v7.119 | 2018-07-25 |
| RTL8111G/H Ethernet (for 20Q & 16QE SKUs) | v7.138 | 2021-05-13 |
| Ethernet (for 10E SKU) | v1.37a | 2010-12-28 |
| Hyperion Pro 4 in 1 | v3.40a | 2012-07-03 |
| SDIO | v1.10 | 2013-01-11 |
| USB 3.0 | v3.20 | 2012-08-15 |
注文情報
EPIA-M920 注文情報
| モデル | CPU | 説明 |
|---|---|---|
| EPIA-M920-20Q | VIA QuadCore E-Series @ 2.0GHz | Mini-ITX board with 2.0GHz VIA QuadCore E-Series CPU with 2 HDMI, VGA, 2 LVDS, 3 USB 3.0, 6 USB 2.0, 4 COM, 2 Gigabit Ethernet, 2 SATA, PCIe, ATX power connector |
| EPIA-M920-16QE | VIA Eden® X4 @ 1.6GHz | Mini-ITX board with 1.6GHz VIA Eden® X4 CPU with 2 HDMI, VGA, 2 LVDS, 3 USB 3.0, 6 USB 2.0, 4 COM, 2 Gigabit Ethernet, 2 SATA, PCIe, ATX power connector |

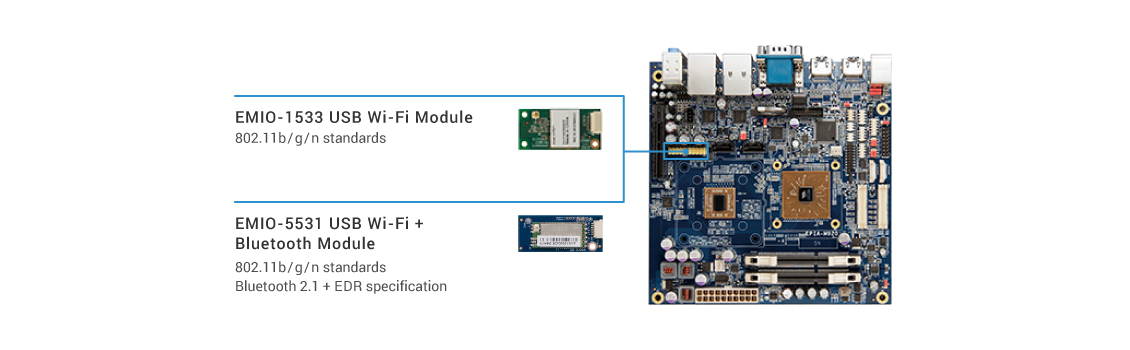

EPIA-M920 アクセサリー
| モデル | 説明 |
|---|---|
| ワイヤレス·モジュール | |
| EMIO-1533-00A2 | VNT9271 IEEE 802.11b/g/n USB Wi-Fi module with assembly kit and antenna |
| EMIO-5531-00A1 | VAB-820-W IEEE 802.11b/g/n USB Wi-Fi & Bluetooth module with assembly kit and antenna |
