概要

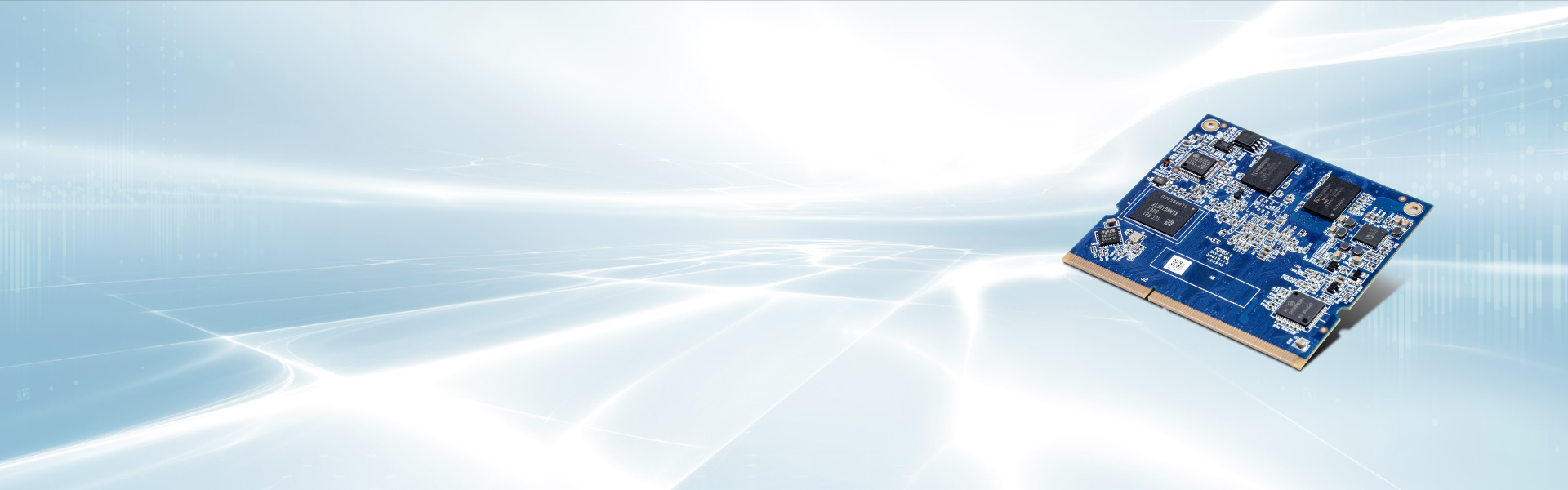

VIA SOM-6X80モジュール

VIA SOM-6X80モジュールは、先進のコンピューティングとマルチメディア性能、豊富なI / Oとディスプレイの接続オプションの相互連結で、超剛性低消費電力パッケージを採用し、小売業、運輸業、モノのインターネットアプリケーション上の自動チケット販売、電子看板、ガイドマシンシステムの開発及び展開を加速させます。

ハードウェア

1.0 GHz VIA Cortex-A9デュアルコアプロセッサを搭載したVIA SOM-6X80は、超剛性低消費電力パッケージを採用し、先進のコンピューティングとマルチメディア性能を提供しており、外観サイズは僅か6.76cm x 6.3cmです。8GB eMMCフラッシュメモリと2GB DDR3 SDRAMに加えて、当該モジュールは更に多様なI/Oと表示拡張オプションを提供しており、これには、2.0USB×3個、HDMIポート×1個、DVOポート×1個またはシングル18/24ビットLVDSパネル、UART×6個、CSIレンズマウント×1個、10 / 100Mbpsイーサネット、GPIO×9個、SDカードスロット×1個が含まれます。

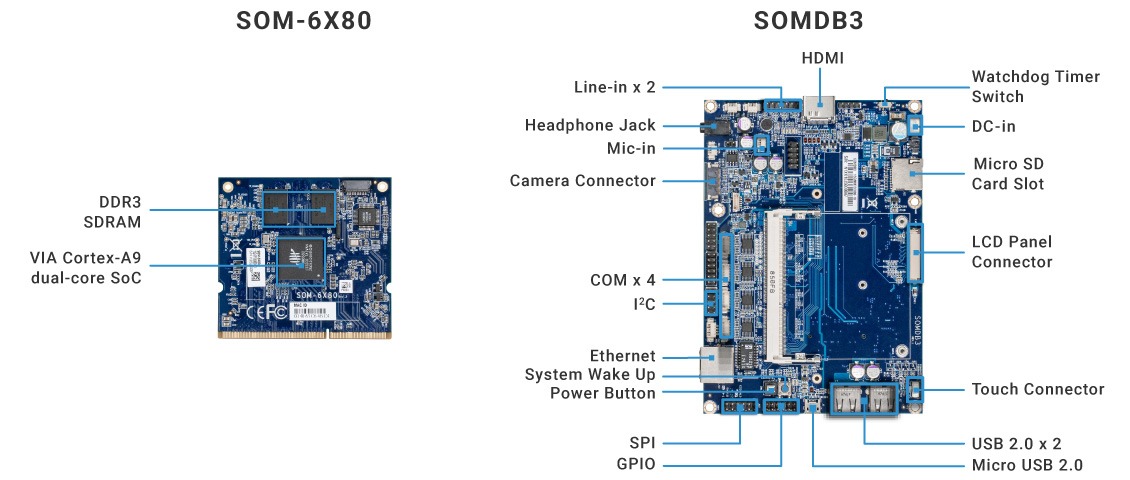

VIA SOM-6X50 ARM Module Hardware

ソフトウェア

VIA SOM-6X80はLinux BSPを採用しており、カーネル(3.4.5)とスタートアップコードが含まれています。その他機能にはツールチェーンがあり、カーネルの調整を助け、VIA SOMDB1キャリアI / Oとその他ハードウェア機能をサポートします。更に、ハードウェアとソフトウェアの完全なカスタマイズサービスを提供し、製品の発売期を早めます。

拡張性

システム開発を加速させるために、VIA SOM-6X80は、VIA SOMDB1キャリアをペアリングし、カスタム基板設計により特定のアプリケーションニーズを満たします。

新モノのインターネットシステム及びデバイスの設計・製造を促進し、最速のフレキシブルな方法を提供するには、VIA モノのインターネットアプリケーション開発設計プラットフォームが最良の選択です。当該プラットフォームはワンストップカスタムシステム設計ソリューションを提供し、コアシステム仕様の定義、迅速なプロトタイピング、ソフトウェア・ソフトウェア開発、I / Oインタフェースとワイヤレス接続統合と、設計から量産プロセスの管理に到るまで、開発プロセスの全ステップをカバーします。

データシート

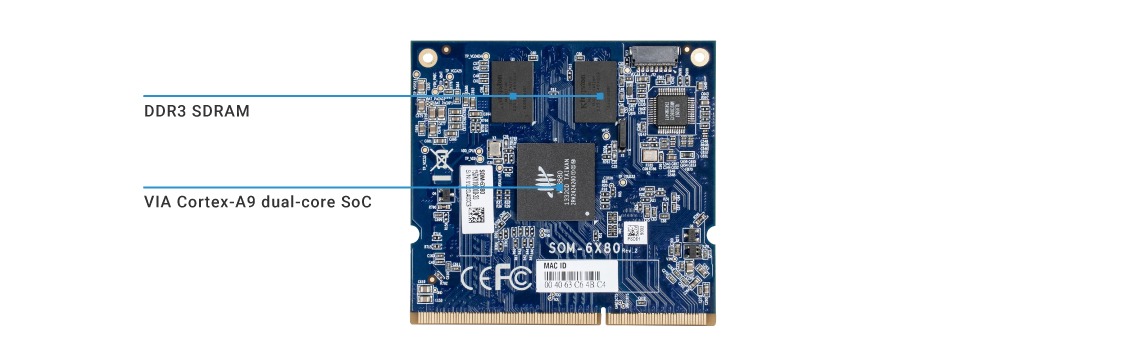

VIA SOM-6X50 ARM Module Hardware

SOM-6X80 データシートのPDF版 をダウンロード、または下記の情報をご覧ください。

Model NameSOM-6X80
Processor1.0GHz VIA Cortex-A9 dual-core SoC
System Memory2GB DDR3 SDRAM
Storage8GB eMMC Flash Memory
Boot Loader512KB SPI Flash ROM
GraphicsMali-400 SP GPU
2 integrated, independent 3D/2D graphics processing units
Graphics engine supporting OpenGL® ES 2.0 hardware acceleration
Supports MPEG-2 and H.264 video decoding up to 1080p
LANASIX AX88772CLF USB to LAN
AudioWolfsen WM8960 I2S Audio Codec
HDMIIntegrated HDMI 1.4 Transmitter
USBGenesys GL852GT USB hub 4-port controller
USB to UARTCP2108-B02-GM USB to UART 4-port controller
Supported I/O1 HDMI
1 Single-channel LVDS
3 USB 2.0 ports
6 UART (1 RS-485, 4 TX/RX,RTS/CTS, 1 Debug TX/RX)
9 GPIO
1 10/100Mbps Ethernet port
3 I2C
1 Micro SD card slot
2 SPI
4 PWM
1 Line-in, Line-out, Mic-in
1 Headphone-out
Operating SystemYocto 2.1 (Linux Kernel 4.4.26)
Operating Temperature0°C ~ 60°C
Operating Humidity0% ~ 90% (non-condensing)
Form Factor6.76cm x 6.3cm (2.66" x 2.48")

ダウンロード

SOM-6X80 ドキュメント

ドキュメントバージョン日付
ユーザーマニュアルv2.002019-09-18
設計ガイドv1.012020-04-24

注文情報

SOM-6X80 Ordering Information

モデルSoC説明
15GKY126000-10VIA Cortex-A9 dual-core
SoC @ 1.0GHz
SOM module with 1.0GHz VIA Cortex-A9 dual-core SoC, 8GB eMMC, 512 SPI ROM,
2GB DDR3 SDRAM, 1 HDMI , 1 Single-Channel LVDS, 3 USB 2.0, 6 UART, GPIO, 10/100Mbps Ethernet
STK-SOM6X80-00A1N/ASOM-6X80 starter kit with 7" Touch Panel
STK-SOM6X80-01A1N/ASOM-6X80 starter kit with 10.1" Touch Panel
