VIA VAB-630 3.5″ SBC

VIA VAB-630は、1.0GHzデュアルコアVIA Cortex-A9 SoCを搭載し、優れたマルチメディアパフォーマンス、豊富なI/Oと無線接続のサポート、そしてゲートウェイ、サイネージ、HMIアプリケーションなどの高度なソフトウェア開発ツールを備えています。 オプションの10.1インチタッチパネルを利用することで、システム開発時間を短縮することもできます。

ハードウェア

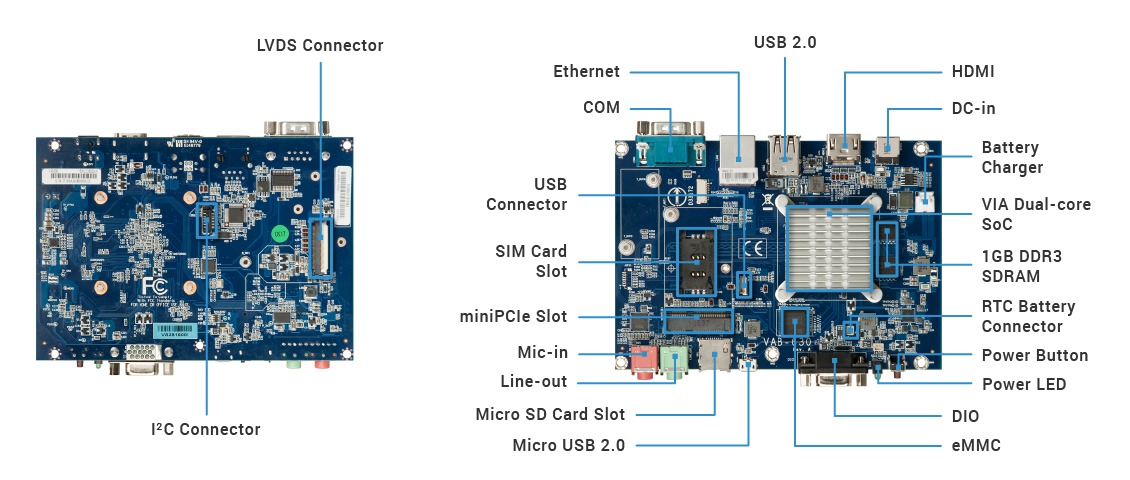

VAB-630は、わずか14.6cm x 10.2cmの超小型3.5″SBCフォームファクターをベースに、豊富なI/Oと接続性、スムーズな1080pビデオ再生のためのハードウェアアクセラレーションを備えています。

ソフトウェア

VIA VAB-630 BSPには、Android 5.0だけでなく、システムクラッシュを防止するためのウォッチドッグタイマー（WDT）、GPIOおよびUARTへのアクセス、そしてサンプルアプリなどを含む、多数のAPIで構成されるVIA Smart ETKを備えています。 VIA VAB-630 Linuxソフトウェア開発パッケージには、事前に設置されたDebian imageがあり、カーネルとブートローダのソースコードが含まれております。その上、ツールチェーンはカーネルの調整、オンボードピンヘッダー、GPIOアクセス、I2Cアクセス、他のハードウェアの機能を活用させることができます。 それ以外にも、開発時間を短縮させ、開発コストを最小化させるための、フルセットのソソフトウェア・カスタマイズ・サービスもあります。

拡張性

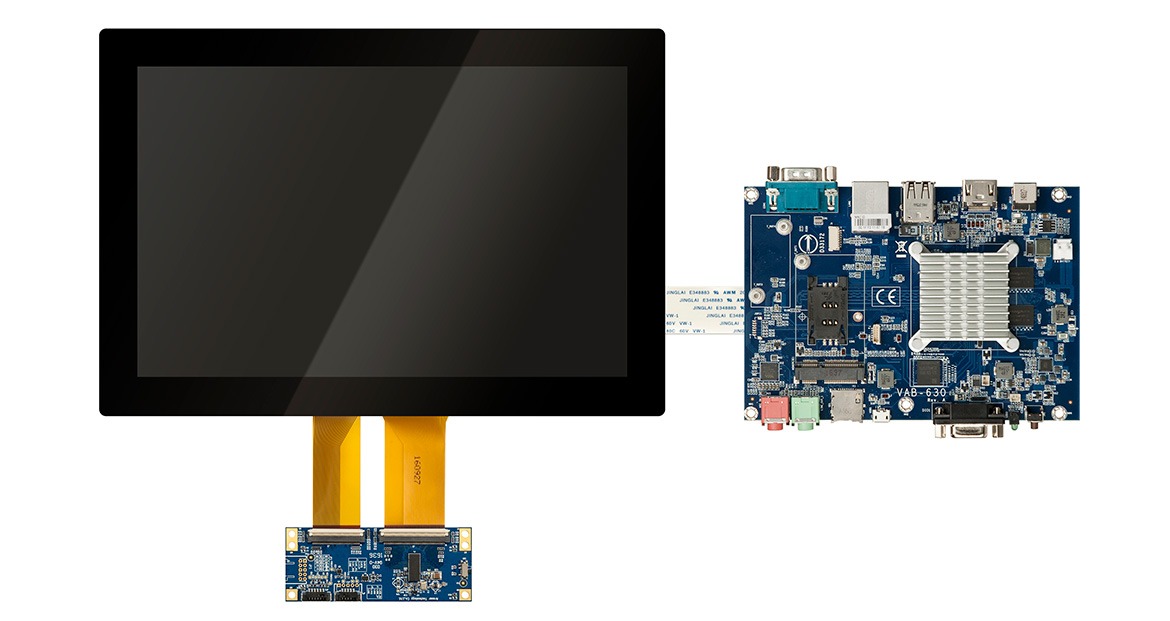

VIA VAB-630の機能は、USB Wi-Fiと、BluetoothモジュールまたはminiPCIe 3Gモジュールを組み合わせる無線通信モジュールの統合により、さらに強化することが可能性です。完全なシステム開発を容易にするため、オプションの10.1インチLVDS LCD容量性タッチパネルも利用できます。

応用

VIA VAB-630は、豊富なI/O、無線接続、およびタッチパネルのサポートを、超小型なフォームファクターで実現し、省スペースのデジタルサイネージ、キオスク、またHMIシステムを開発するための柔軟なプラットフォームを提供します。

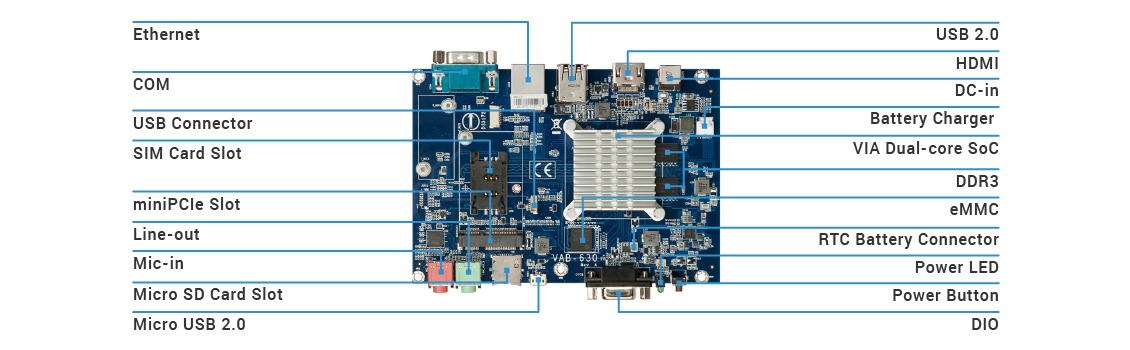

VAB-630データシートのPDF版をダウンロード、または下記の情報をご覧ください。

Model Name	VAB-630
Processor	1.0GHz VIA Cortex-A9 dual-core SoC
System Memory	1GB DDR3 SDRAM onboard
Storage	4GB eMMC flash memory
Boot Loader	512KB SPI Flash ROM
Graphics	Mali-400 SP GPU 2 integrated, independent 3D/2D graphics processing units Graphics engine supporting OpenGL® ES 2.0 hardware acceleration Supports MPEG-2 and H.264 video decoding up to 1080p
LAN	ASIC AX88772CLF
Audio	VIA VT1603A I2S Audio Codec
HDMI	Integrated HDMI 1.4 Transmitter
USB	ASIC USB2514B-AEZC USB 2.0 hi speed 4-port hub controller
Expansion I/O	1 miniPCIe slot
Onboard I/O	1 Single-channel LVDS connector 1 miscellaneous pin header for I2C touch screen interface 1 USB connector 1 UART (console port connector) 1 RTC battery connector 1 Battery charger connector 1 Reset connector 1 SIM card slot (supports 3G module without built-in SIM card slot) 1 miniPCIe slot
Front Panel I/O	1 Micro USB 2.0 OTG port 1 DIO port supporting 10 GPIO with 3.3V power 1 Micro SD card slot 2 Audio jacks : Line-out and Mic-in 1 Power LED 1 Power Button
Back Panel I/O	1 HDMI port 2 USB 2.0 ports 1 COM port for RS-232 (TX/RX) 1 10/100Mbps Ethernet port 1 DC-in jack
Power Supply	12V DC-in (5V DC-in optional)
Operating System	Android 5.0, Linux kernel 3.4.5
VIA Smart ETK	Watchdog timer, GPIO, UART
Operating Temperature	0°C ~ 60°C
Operating Humidity	0 ~ 90% @ 40°C (non-condensing)
Form Factor	14.6cm x 10.2cm (5.75" x 4.02")
Compliance	CE / FCC

VAB-630 ドキュメント

ドキュメント	バージョン	日付
ユーザーマニュアル	v1.03	2017-12-31
Android
Android 開発ガイド for BSP v1.0.3	v1.00	2017-08-11
Android クイックスタートガイド for EVK v1.0.3	v1.00	2017-08-11
Smart ETK プログラミングガイド	v1.00	2017-08-14
Linux
Linux 開発ガイド for BSP v1.0.1	v1.00	2017-09-18
Linux クイックスタートガイド for BSP v1.0.1	v1.00	2017-09-18

VAB-630 ソフトウェアダウンロード

ソフトウェア	バージョン	日付
Android
Android 5.0 Board Support Package (BSP) (6GB)	v1.0.3	2017-08-14
Android 5.0 Evaluation Kit (EVK) (302.9MB)	v1.0.3	2017-08-14
Linux
Linux Board Support Package (BSP) (775.1MB)	v1.0.1	2017-09-18
Linux Evaluation Kit (EVK) (552.8MB)	v1.0.1	2017-09-18

VAB-630 注文情報

モデル	SoC	説明
10GHL126000A0	VIA Cortex-A9 dual-core SoC @ 1.0GHz	3.5" SBC with 1.0GHz VIA Cortex-A9 dual-core SoC, 4GB eMMC, 1GB DDR3 SDRAM, HDMI, 2 USB 2.0, 1 Micro USB 2.0 OTG, COM, DIO, 10/100Mbps Ethernet, miniPCIe slot, Micro SD card slot, 12V DC-in パッキングリスト: VAB-630 board, RTC Battery

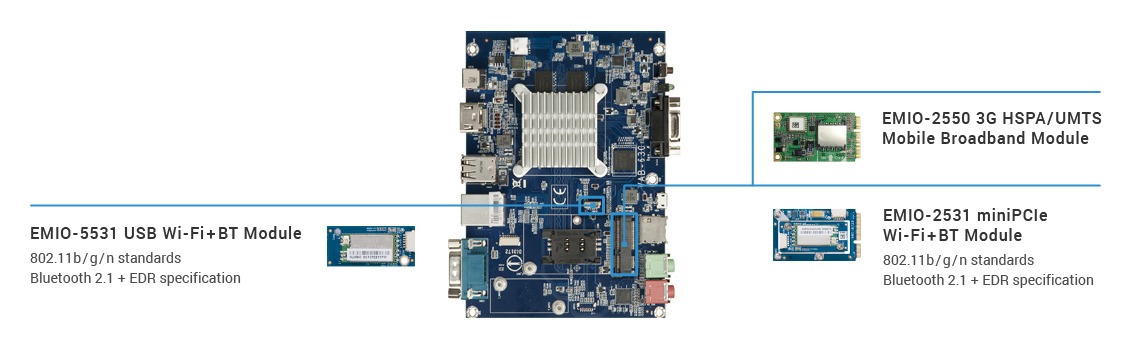

VAB-630 アクセサリー

モデル	説明
電源アクセサリ
99G63-02033A	12V 36W power adapter (power plug not included)
LVDS LCD Panel
STK-10630-00A0	10.1" LVDS LCD Touch panel with LVDS and touch cables
ワイヤレス·モジュール
EMIO-5531-00A1	VAB-820-W IEEE 802.11 b/g/n USB Wi-Fi + Bluetooth module with assembly kit and antenna
EMIO-2531-00A1	VAB-820-W-M IEEE 802.11 b/g/n miniPCIe Wi-Fi & Bluetooth module with assembly kit and antenna
